Stand

El proyecto final de la materia, era construir un stands para alguna empresa.

El primer paso fue conseguir algún cliente para que pudiéramos diseñarle un stand en base a las necesidades que tuvieran o para que fuera un stand acorde a lo que ellos venden. Después de checar varias opciones, decidimos que contactaríamos a una cafetería que se llama Passion Café, que esta ubicada en Av. Revolución.

Passion Café es una empresa que va de la mano del ciclismo ya que igual venden bicis.

Al hablar con el cliente, el nos pidió que realizáramos un stand que estuviera acorde con la temática del establecimiento. Passion Café busca ser amigable con el medio ambiente entonces les gusta usar cartón reciclado, bolsas de papel reciclado, entre otros. Es por eso que decidimos que el material que  utilizaríamos seria cartón para no desentonar con la empresa. De igual manera el cliente nos pidió que su stand fuera una estructura que tapara cuando exhibe su comida, por lo que los elementos que se requirieron era que el stand tuviera un mesa para exhibir su comida y una techumbre.

Debido a que la comida principal que venden en el establecimiento son waffles, decidimos usar la técnica de waffle o de encastre ya que simularía de cierta manera el concepto de la cafetería y también utilizamos el tema de módulos para nuestra techumbre.

Nuestro primer boceto se basó en la idea de crear un medio círculo que va en referencia de la llanta de una bici porque como ya mencione, también están relacionados con el ciclismo, y el medio círculo estaría creado con la técnica de encastre, pero no se quedo como el diseño final.

Boceto

Para el diseño final, se opto mejor por columnas con la técnica de encastre y la techumbre tendría módulos cortados dandole un mejor diseño.

Boceto

Para la realización del stand se cortaron cuadrados de 30x30 cm y se le hicieron 3 ranuras de 2mm de grosor debido a que el grosor del cartón era ese. Se cortaron aproximadamente 110 cuadrados y para la techumbre se diseñaron módulos para cortarlos en la techumbre.

Al tener ya los cartones cortados a la medida y con las ranuras, empezamos a ensamblar y formamos la primer columna.

Posteriormente se construyeron las demás columnas y se montó el stand de como se vería el día de la hiper entrega.

El día de la hiper entrega se montó el stand y se le agregaron elementos de decoración que el cliente nos proporciono, como un mantel con el logo de la cafetería, una revista de un lugar que patrocina la cafetería y flores. De igual manera compramos wafles, sandwiches y café de la cafetería para poder proporcionar a las personas que visitaran el stand y conocieran mejor que tipo de comida es la que vende Passion Café.

Así fue como quedo el stand:

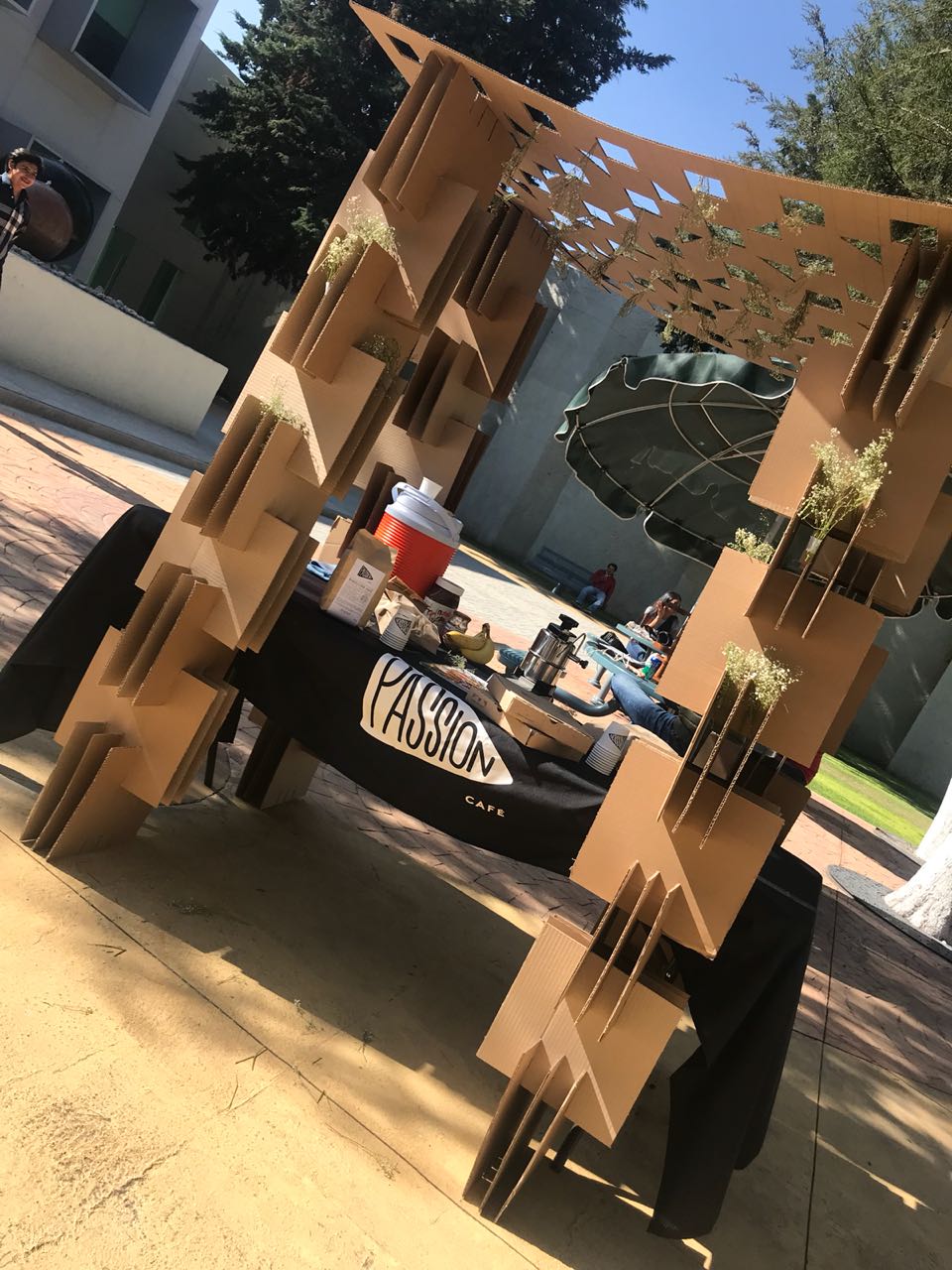

Stand Passion Café

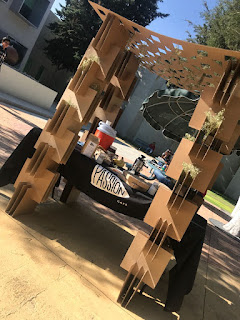

Stand Passion Café

Stand Passion Café

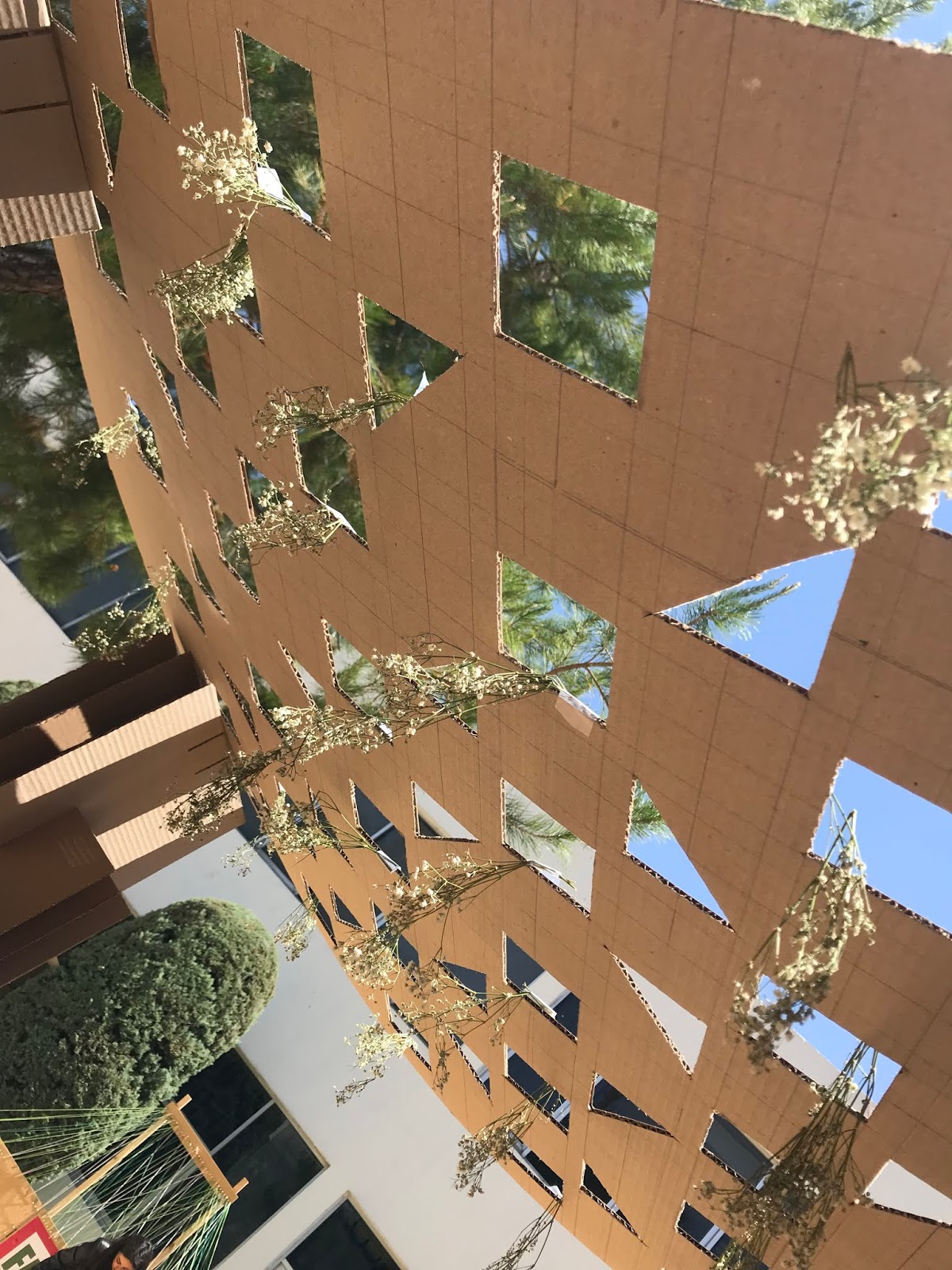

Detalle de techumbre con flores

Foto de equipo con el stand

Realizar este stand fue una actividad que me pareció interesante y divertida, me gusto poder ayudar a una empresa a tener un diseño para cuando quiera patrocinar su comida en eventos de alguna expo o algún otro evento.

Visita al Despacho

La clase esta vez fue un poco diferente y visitamos el despacho de nuestra profesora, para conocer más a fondo lo que hace ella y conocer los servicios que ofrece su despacho.

Al llegar al despacho, nos dividieron en 3 equipos para poder hacer el recorrido de manera ordenada.

La primera sección que visitamos fue donde están exhibidas las maquetas de los proyectos que el despacho ha realizado. Fue super interesante ver la manera en la que las maquetas funcionaban, en especial la maqueta de un proyecto de un hotel que esta en proceso hoy en día.

Maquetas

Maquetas

Maquetas

En esta parte del despacho igual están exhibidos muebles que diseña el hijo de la miss

La siguiente sección que visitamos fue su oficina y ahí la miss nos enseñó varios de sus hobbies y de lo que hace en su oficina. Posteriormente pasamos al cuarto donde tiene todas las maquinas como el plotter, impresora 3D, computadoras, cortadora láser, entre otras.

Por último, realizamos una actividad con piezas de mdf que ya no servían, o que sobraban de trabajos que fueron cortados anteriormente. Solamente se tenía que crear un cuadro pegándole las piezas y dandole forma.

Retroalimentación Segundo Parcial

11C) Paradero de Autobuses. Estructura de Encastre

La estructura de encastre o también conocida en inglés como "Waffle Structure" es un tipo de diseño que se luce bien muy estéticamente, que genera rigidez y estabilidad.

Para poder crear este tipo de estructura es importante que se tenga bien definido el diseño que se construirá y de ahí se repiten vigas con pequeñas ranuras a cada determinada distancia y el grosor de la ranura se termina según el grosor del material que se va a utilizar ya que al tener vigas verticalmente y horizontalmente estas se incrustaran una con la otra formándose a ser solo un determinado elemento.

Waffel Structure

La segunda actividad que se realizó en base al tema de Antropometría y Ergonometría era diseñar una parada de autobús que estuviera en función de las medidas que tomamos en el ejercicio pasado.

Realizar esta actividad fue todo un reto y se requirió de mucha paciencia ya que son demasiadas las vigas que se tuvieron que cortar y eventualmente cada una debía tener sus ranuras a una determinada distancia para poder incrustarse en la otra.

En el caso de mi maqueta, utilizamos 8 vigas verticales y 18 horizontales, y cada ranura tenia un grosor de .04 milímetros y estaban separadas cada 2cm.

El material que se utilizó fue cartón corrugado y el grosor de este era de 4 milímetros es por eso que se cada ranura se dejo de ese ancho. Es importante mencionar que las ranuras no puedes cortarse más allá de ancho de la viga porque si no la estructura esta propensa a fallar.


La inspiración de nuestra maqueta fue una ola de mar, y se empezó con un parábola pero se hizo la extracción de de ese diseño.

Después de tener el diseño, se empezó con el trazo de las vigas una por una, y eventualmente se hicieron las ranuras. Por último se incrustaron las vigas verticales con las horizontales y se obtuvo una estructura estable. Se agrego a la estructura una banca para que los usuarios puedan sentarse y una escala humana para darnos una idea de las dimensiones.

Así luce la maqueta de estructura de encastre que se diseñó:

Parada de autobus

Parada de autobus

Parada de autobus

En lo personal fue un reto poder realizar este tipo de diseño, pero sin duda alguna se ve muy bien ya implementado en una estructura.



Referencias

Herrera,Ana. (2016). Estructura de Encastre. Abril 4, 2018, de Blogger Sitio web: http://fundamentosadhr.blogspot.mx/2016/05/estructura-de-encastre.html

11B) Tabla Comparativa de Medidas

El primer ejercicio que se realizó en base a el tema de Antropometría y Ergonometría fue hacer una tabla comparativa de medidas.

En equipo de tres personas se tomaron medidas de las tres personas para de ahí poder sacar un promedio óptimo.

Las medidas que se tenían que sacar era de ombligo a cabeza, de pies a ombligo, estando sentada de pie a rodilla y de rodilla a espalda baja.

Con la ayuda de un flexómetro nos medimos una por una, y fuimos anotando las medidas en una tabla.

Aquí se puede ver la imagen de la tabla:

Medidas en equipo

Es importante saber las medidas mínimas u óptimas para poder diseñar un buen espacio, el hacer este ejercicio me ayudo a ver que no hay una medida exacta por lo que es importante estar investigando las medidas promedio para que no deje de ser un espacio funcional.

11A) Antropometría y Ergonomía

Saber que es la Antropometría y la Ergonomía para diseñar es muy importante porque de esta manera se puede diseñar funcionalmente.

ANTROPOMETRÍA

La Antropometría la ciencia que estudia y entiende las medidas del cuerpo humano ya que estas varían según la edad, sexo, entre otros. La antropometría se divide en dos áreas:

• Antropometría estática que son las medidas y dimisiones del cuerpo humano en una determinada postura.
• Antropometría funcional que describe rangos de movimientos de las partes del cuerpo.

ERGONOMÍA

La ergonomía es la disciplina que se encarga de diseño de lugares de trabajos y herramientas de modo que coincidan con las características de la antropometría y de características fisiológicas, anatómicas, entre otros.

Es importante que el diseño vaya de la mano de las necesidades que necesite el usuario.

Es importante trabajar con ambas y aplicarlas en absolutamente todos los diseños porque la arquitectura debe ajustarse al cuerpo humano, en vez de que las personas se ajusten al edificio. Un beneficio muy importante de diseñar adecuadamente es reducir lesiones, enfermedades y por su puesto , se logra obtener la mejor satisfacción de los usuarios.

Para poder diseñar usando la antropometría y la ergonomía primero se debe saber para quién va dirigido el diseño :

• Una usuario especifico
• Un grupo de usuarios
• Una población

Otro puntos importantes son el nivel de comodidad, los espacios mínimos requeridos, que tipo de edificación será: un edificio, una escuela, una casa, etc. En base a todas estas características se puede empezar a diseñar para lograr un buen diseño funcional.

Referencias.


Brooke,B. (2017). Antropometría relacionada con el diseño arquitectónico. Abril 4, 2018, de Ehow en español Sitio web: http://www.ehowenespanol.com/antropometria-relacionada-diseno-arquitectonico-info_177792/

S/A. (2011). Ergonometría y Antropometría . Abril 4, 2018, de Blogger Sitio web: http://ergomobiliariohuelva.blogspot.mx

10C) Diseño Modular Tridimensional

Para esta segunda parte de el ejercicio de Diseño Modular, se tenía que hacer un cubo mágico y para poder realizarlo necesitábamos cubos de 10x10, el material elegido para este cubo mágico fue MDF.

Se necesitaron diferentes piezas de MDF de diferentes tamaños para poder formarlo, constaba de una pieza grande, una mediana y otra pequeña. De esta manera se pudieron formar los 8 cubos perfectamente.

A la hora de armarlo se colocaron los 8 cubos en 2 hileras de 4 cubos y se procedió a colocar pedazos de cinta adhesiva en puntos estratégicos y específicos para que el cubo mágico funcionara con bisagras.

Cuando se terminó de poner los pedazos de cinta adhesiva, se procedió a pegarle las imágenes que quisiéramos ver en nuestro cubo. Para este paso, fue importante imprimir 12 imágenes de 10x10 que estuvieran impresas en papel adhesivo para que fuera más sencillo pegar las fotos. Cuando se tuvieron las fotos era importante recortarlas por la mitad para que quedaran cuadritos de 5x5.

Ya teniendo todas las imágenes cortadas, ahora sí se pegaron en el cubo. Se pegó una foto (4 pedazos 5x5) por cada cara, para que a la misma vez de armar el cubo, se estuviera armando la imagen como estaba en originalmente.

Esta actividad ha sido de mis favoritas, ya que se me hizo super interesante como funcionaron las bisagras para poder armar el cubo y a su vez se iban formando las imágenes.
